Soulnote Audio A-2 V2 integrated amplifier
TECHNOLOGIE
Eenvoudige configuratie met een volledig NFB-vrij discreet circuit
Het versterkercircuit maakt gebruik van een volledig NFB-vrij ontwerp zonder feedbacklus. De structuur is bewust eenvoudig gehouden – in essentie een eindversterker die alleen is uitgerust met een selector en volumeregelaar. Deze aanpak is essentieel om degradatie van het audiosignaal te voorkomen en de absolute frisheid en zuiverheid ervan te behouden.
Parallelle push-pull-configuratie met snelle, krachtige TO-3P-transistoren
De eindtrap maakt gebruik van dezelfde parallelle push-pull-topologie met snelle, krachtige TO-3P-transistoren als in SOULNOTE's vlaggenschip geïntegreerde versterker A-3.
De eindtransistoren zijn nauwkeurig gekoppeld op basis van hun hFE-karakteristieken, waardoor de toonvervaging die kan optreden in conventionele parallelle push-pull-ontwerpen effectief wordt geëlimineerd.
Ultrakrachtige drivertrap
De drivertrap maakt ook gebruik van dezelfde TO-3P-transistoren als in de eindtrap. Het belangrijkste verschil met het originele ontwerp is dat er een grote ruststroom op de drivertrap wordt toegepast. Hierdoor worden hFE-variaties in de eindtrap, veroorzaakt door stroomschommelingen, direct gecompenseerd, wat resulteert in een uitzonderlijk krachtig aansturingsvermogen. Deze verbetering is een ware doorbraak in het circuitontwerp.
Viertraps Darlington-schakeling
Om de eindtransistoren volledig aan te sturen, wordt een viertraps Darlington-configuratie met hoogfrequente transistoren gebruikt. De stroomniveaus in elke trap zijn zorgvuldig geoptimaliseerd. Dit ontwerp biedt een ruim voldoende aansturingsvermogen, waardoor elke luidspreker optimaal kan worden aangestuurd.
Nieuw ontwikkelde spanningsversterkingstrap
De spanningsversterkingstrap is nieuw ontwikkeld. Deze is aanzienlijk vereenvoudigd en het biascircuit is volledig verfijnd.
Niet-geïmpregneerde grote toroïdale voedingstransformator
De uitgangsspanning is opzettelijk verlaagd. Hierdoor wordt prioriteit gegeven aan het leveren van een onmiddellijke stroom bij lage impedantiebelastingen in plaats van aan een maximaal uitgangsvermogen bij 8 Ω. Dit verbetert de waargenomen kracht en grip, wat resulteert in een veel krachtiger en meer grip.
Relaisgeschakelde gebalanceerde verzwakker
De volumeregeling maakt gebruik van SOULNOTE's originele relaisgebaseerde verzwakkersysteem, dat zeer nauwkeurige weerstanden in een gebalanceerde configuratie schakelt. De transparantie wordt aanzienlijk verbeterd, waardoor het geluidsbeeld driedimensionaal en helder naar voren komt. Ook de kwaliteit bij een laag volume is aanzienlijk verbeterd, zonder risico op signaalverstoring.

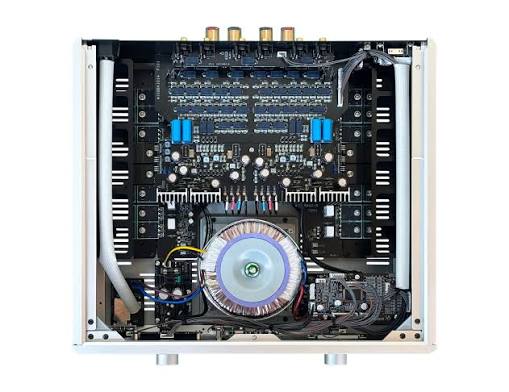

De ideale constructie
De ingangsaansluitingen, ingangsselector, volumeregeling en de spanningsversterkingstrap zonder terugkoppeling zijn allemaal geconcentreerd op één meerlaagse printplaat. Dit minimaliseert het ingangssignaalpad. Factoren die bijdragen aan de verslechtering van de geluidskwaliteit, zoals trillingen in verbindingskabels, inductieve componenten en de effecten van uitgestraalde ruis, zijn geëlimineerd zonder gebruik te maken van afscherming of filters die het geluid negatief zouden kunnen beïnvloeden. Deze constructie was alleen mogelijk dankzij de relaisgeschakelde gebalanceerde verzwakker.
Vierlaagse printplaat met 70 micron dikke koperfolie
De voedingseenheid, bestaande uit de eindtrap en de hoofdvoeding, heeft een binnenlaag van 70 micron dikke koperfolie als voedingsbus.
De hoogstroomkring – “gelijkrichtercondensator → eindtransistor → plus-aansluiting luidspreker → min-aansluiting luidspreker → gelijkrichtercondensator” – is geminimaliseerd. Het elimineren van inductieve componenten in de hoogstroomkringen zorgt voor een uitzonderlijke frequentierespons en stabiliteit.
Directe bedrading zonder connectoren
Connectoren zijn weggelaten in de voeding en de signaalleidingen; kabels zijn direct op de printplaten gesoldeerd voor een directe verbinding.
Schoorsteenvormige koelplaat
De koelplaat is uitgevoerd in een schoorsteenvorm, wat resulteert in een hoge koelefficiëntie en lage interne trillingen.
Constructie voor de hoogste geluidskwaliteit
De gehele structuur is ontworpen met geluidskwaliteit als prioriteit. Dit omvat de zwevende bovenkap en de niet-vastzittende printplaat. Bovendien dient de voet direct onder de voedingstransformator om de trillingen ervan te dempen.
Versterkermodus
In deze modus wordt de stroomtoevoer naar de microcomputer onderbroken en worden de selector en volumeregelaar omzeild. Dit verhoogt de signaal-ruisverhouding. In deze modus kunnen ook XLR- en RCA-ingangen worden geselecteerd.

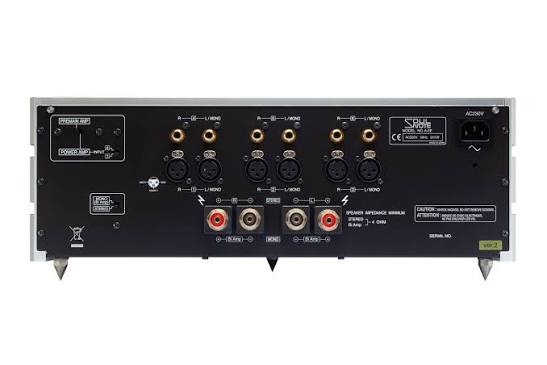

Vier verschillende selecteerbare modi
De volgende vier gebruiksmogelijkheden zijn beschikbaar:
Stereo geïntegreerde versterker
Bi-amp mono geïntegreerde versterker
Stereo eindversterker
Bi-amp mono eindversterker
SPECIFICATIES
Model A-2 VER2 SF (Premium Silver) / A-2 VER2 BF (Premium Black)
Maximaal uitgangsvermogen 80 W × 2 (8 Ω), 160 W × 2 (4 Ω)
Totale harmonische vervorming 0,16 % (1 W, 8 Ω)
Frequentiebereik Luidspreker, 8 Ω / 1 W: 3 Hz tot 240 kHz (±1,0 dB)
Ingangsgevoeligheid/impedantie LIJN 1, 2, 3 (Gebalanceerd): 700 mV / 16 kΩ
LIJN 4, 5, 6: 700 mV / 8 kΩ
S/N 110 dB (IHF A-netwerk)
Voedingsspanning 235 W (J60065), 70 W (inactief)
Afmetingen 430 (B) × 160 (H) × 423 (D) mm
Gewicht ca. 20 kg
Meegeleverde accessoires: afstandsbediening, spikes, stroomkabel
Prijs € 8.490,00
