Soulnote Audio D-1 V2 D/A Converter
Nieuw Type-R-circuit
Het analoge circuit maakt gebruik van het "New Type-R Circuit", dat werd ontwikkeld voor de E-3 – de phono-equalizer die als vlaggenschip van SOULNOTE fungeert – en is geoptimaliseerd voor digitaal-naar-analoogconversie. Het voedingscircuit bevat bovendien hetzelfde 'non-NFB'-regulatorcircuit (zonder negatieve terugkoppeling) dat ook in de D-2 ver.2 wordt toegepast.
Weerstandsgebaseerd I/V-circuit
Het I/V-conversiecircuit (stroom-naar-spanningsconversie) is cruciaal voor het realiseren van een rijk en muzikaal geluid. Er wordt gebruikgemaakt van hetzelfde weerstandsgebaseerde I/V-circuit als in de D-2 ver.2. Hierdoor is de gehele analoge trap volledig vrij van negatieve terugkoppeling (non-NFB).
ES9038PRO
Door de ES9038PRO in een configuratie met gescheiden linker- en rechterkanalen in te zetten, wordt een krachtige stroomoutput geleverd, zonder overbodige extra functies.
Zonder analoog filter
Door het analoge laagdoorlaatfilter (LPF) vrijwel volledig weg te laten, ontstaat een organische en levendige muziekweergave, zoals kenmerkend is voor de NOS-methode (non-oversampling). Dit effect is ook merkbaar bij het afspelen van DSD-bestanden.
NOS-modus
Naast de conventionele FIR-oversamplingmodus beschikt de D-1 ver.2 over een NOS-modus (non-oversampling). Dit is een variant zonder negatieve terugkoppeling (non-NFB), aangepast voor gebruik in het digitale domein. In deze modus treden de 'pre-echo's' en 'post-echo's' – die bij FIR-oversampling in de impulsrespons zichtbaar zijn – niet op.
Impuls-outputgolfvorm bij een FIR-oversamplingfilter (analoge uitgang)
Pre- en post-echo's zijn kunstmatige toevoegingen die ontstaan door berekeningen vóór en na de interpolatie van de data. Hoewel ze golfvormen, zoals sinusgolven, er vloeiender uit kunnen laten zien, kunnen de gebruikte algoritmen de geluidskwaliteit beïnvloeden of onnauwkeurigheden (ambiguïteit) introduceren in het tijdsdomein.
Impuls-outputgolfvorm in NOS-modus
Deze golfvorm kan alleen worden bereikt in combinatie met een discrete versterker zonder negatieve terugkoppeling, waarbij analoge filters zijn weggelaten. Omdat muzikale golfvormen in feite bestaan uit een reeks impulsen van verschillende hoogtes, elimineert de NOS-modus elke ambiguïteit in de tijdsdomeininformatie. Dit resulteert in een realistischere, natuurlijkere geluidskwaliteit en een ruimtelijke luisterervaring die optimaal aansluit bij het menselijk gehoor, dat uiterst gevoelig is voor timing.
* De NOS-modus kan niet worden gebruikt bij DSD-weergave. Voeding met een grote ringkerntransformator van 260 VA

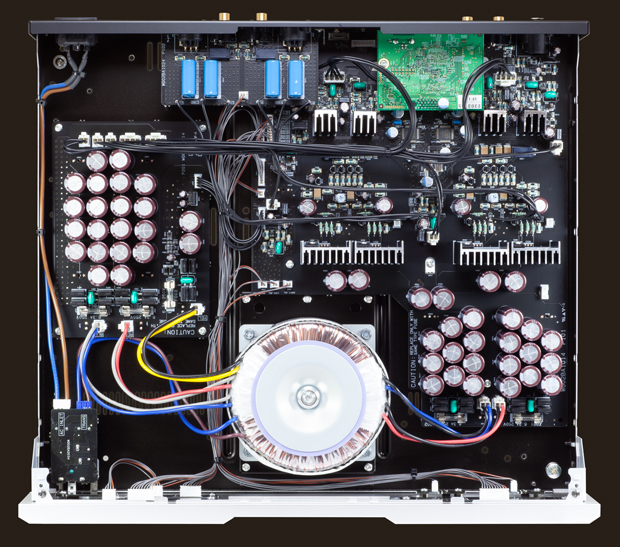

De voeding is voorzien van een grote ringkerntransformator van 260 VA. Deze vormt de basis voor een versterkerontwerp zonder negatieve terugkoppeling (non-NFB). De voeding voor deze discrete, non-NFB-versterkers werkt met een uitzonderlijk hoge spanning van ±43 V, wat resulteert in een weergave die zowel ruimtelijk gedetailleerd als energierijk is.
Acht afzonderlijke voedingscircuits met de eigen, snelle discrete regelaars van SOULNOTE
De randcircuits van de DAC worden gevoed door onafhankelijke circuits voor het linker- en rechterkanaal, evenals voor het analoge en digitale gedeelte. De D-1 ver.2 beschikt bovendien over specifieke voedingen voor de kristaloscillatoren, USB-interface, logische circuits en de S/PDIF-ontvanger. Deze acht voedingscircuits maken gebruik van de door SOULNOTE ontwikkelde, snelle discrete regelaars, waardoor het volledige potentieel van de ES9038PRO-chip – die op een hoge spanning werkt – optimaal wordt benut.
Directe mechanische aarding
Dankzij een configuratie met drie steunpunten – één aan de voorzijde en twee aan de achterzijde – kan een van de voeten direct onder de transformator worden geplaatst. Hierdoor ontstaat een mechanische aarding die ervoor zorgt dat trillingen van de transformator rechtstreeks naar buiten het chassis worden afgevoerd. Dit elimineert de klankmatige 'onscherpte' die door trillingen in het chassis kan ontstaan, waardoor de essentie – de 'ziel' – van de muziek tot leven komt.
SPECIFICATIES
Model D-1 VER2 SF (Premium Zilver) / D-1 VER2 BF (Premium Zwart)
Invoerformaat USB: PCM, DSD (DoP v1.1, ASIO)
Coaxiaal, AES/EBU: PCM, DSD (DoP v1.1)
Ondersteunde bemonsteringsfrequenties USB: Max. 768 kHz (PCM) / Max. 22,6 MHz (DSD)
Coaxiaal/AES/EBU: Max. 192 kHz (PCM) / 2,8 MHz (DSD64, DoP v1.1)
PCM-kwantisatiebitdiepte USB: 16-bit / 24-bit / 32-bit
Coaxiaal/AES/EBU: 16-bit / 24-bit
USB-profiel USB 2.0, USB Audio 2.0
Digitale ingang USB (Type B), 2× Coaxiaal (S/PDIF), AES/EBU
Analoge uitgang 1× Gebalanceerd, 1× Ongebalanceerd
Analoog uitgangsniveau Gebalanceerd: 5,8 Vrms
Ongebalanceerd: 2,9 Vrms
Frequentiekarakteristiek 2 Hz tot 120 kHz (+0/–1 dB)
Signaal-ruisverhouding (S/N) 110 dB
Totale harmonische vervorming 0,08 %
Analoog filter Passief filter van de eerste orde
Voedingsspanning 230 V AC, 50 Hz
Stroomverbruik 20 W (J60065)
Afmetingen 430 (B) × 109 (H) × 379 (D) mm
Gewicht 10,0 kg
Meegeleverde accessoires Spikes, stroomkabel
Prijs € 4.490,00
